Autel MaxiSYS MSOAK oskilloskoopin lisävarustesarja

Autel MaxiSYS MSOAK on ammattikäyttöön tarkoitettu oskilloskoopin lisävarustesarja, joka laajentaa yhteensopivan Autel MaxiSYS -diagnostiikkalaitteen tai MaxiScope MP408 -oskilloskoopin sähköisiä mittausmahdollisuuksia.

Sarja sisältää kaksi erikokoista AC/DC-virtapihtiä, Coil-on-Plug-sytytysanturin, korkeajännitejatkojohdot sekä akkuklipsit. Lisävarusteiden avulla voidaan mitata sekä pieniä että suuria virtoja, analysoida sytytysjärjestelmän signaaleja ja suorittaa monipuolisempaa sähköistä vianhakua ajoneuvossa.

MSOAK soveltuu erityisesti korjaamoille, jotka käyttävät MaxiFlash VCMI / VCMI2 -oskilloskooppitoimintoja tai erillistä Autel MP408 -oskilloskooppia ja haluavat hyödyntää oskilloskooppia mahdollisimman monipuolisesti ajoneuvojen sähköjärjestelmien diagnostiikassa.

Ominaisuudet

• 65 A AC/DC -virtapihti — Tarkkaan pienten ja keskisuurten virtojen mittaukseen ilman virtapiirin katkaisemista.
• 650 A AC/DC -virtapihti — Suurten virtojen mittaukseen esimerkiksi käynnistys- ja latausjärjestelmissä.
• Coil-on-Plug Probe — Sytytyspuolan signaalin mittaus suoraan puolan päältä ilman johtojen irrottamista.
• HT Extension Leads — Korkeajännitejatkojohdot helpottavat sekundäärisytytyssignaalien mittausta.
• Battery Clips — Mahdollistavat luotettavan sähköisen liitännän ajoneuvon akkuun ja virtapiireihin.
• Oskilloskooppidiagnostiikka — Soveltuu jännite-, virta-, sytytys- ja muiden ajoneuvosignaalien analysointiin.
• Ei virtapiirin katkaisua — Virtapihdeillä voidaan mitata virtaa koskematta suoraan johtimeen sähköisesti.
• Ammattikäyttöön — Suunniteltu korjaamoiden sähköiseen vianhakuun ja edistyneeseen diagnostiikkaan.
• Kuljetuslaukku mukana — Kaikki mittausvarusteet voidaan säilyttää ja kuljettaa yhdessä suojatussa laukussa.

65 A AC/DC -virtapihti

65 A virtapihti soveltuu erityisesti pienempien virtojen ja nopeasti muuttuvien virtasignaalien mittaukseen.

Käyttökohteita voivat olla esimerkiksi:

• Polttoainesuuttimet
• Polttoainepumput
• Pienet sähkömoottorit
• Solenoidit
• Lepovirran analysointi
• Anturi- ja toimilaitepiirit
• Muut pienemmän virrankulutuksen sähköpiirit

Virtapihdin mittausalue on enintään 65 A AC/DC ja se tukee jopa noin 20 kHz taajuuksia.

650 A AC/DC -virtapihti

650 A virtapihti mahdollistaa suurten virtojen mittaamisen ilman virtapiirin avaamista.

Käyttökohteita voivat olla esimerkiksi:

• Käynnistysmoottorin virrankulutus
• Laturin tuottama virta
• Relative Compression -testaus
• Suuret sähkömoottorit
• Ajoneuvon päävirtapiirit
• Muut suuren virran järjestelmät

Virtapihdin mittausalue on enintään 650 A AC/DC.

Sytytysjärjestelmän diagnostiikka

Mukana toimitettava Coil-on-Plug Probe sekä HT-jatkojohdot mahdollistavat sytytysjärjestelmän sekundääripuolen signaalien analysoinnin oskilloskoopilla.

Niiden avulla voidaan tutkia esimerkiksi:

• Sytytyspuolan toimintaa
• Kipinäjännitettä
• Palamisjännitettä
• Kipinän kestoa
• Sylinterien välisiä eroja
• Sytytyskatkosten syitä

Käyttökohteet

MSOAK soveltuu esimerkiksi:

• Ajoneuvon sähkövikojen diagnostiikkaan
• Käynnistysjärjestelmän analysointiin
• Latausjärjestelmän analysointiin
• Relative Compression -testaukseen
• Sytytysjärjestelmän diagnostiikkaan
• Virrankulutuksen mittaukseen
• Sähkömoottorien ja toimilaitteiden testaamiseen
• Signaalien vertailuun oskilloskoopilla
• Edistyneeseen sähköiseen vianhakuun

Yhteensopivuus

MSOAK on yhteensopiva seuraavien Autel-laitteiden kanssa:

• Autel MaxiSYS Ultra S2 / MSUltra S2
• Autel MaxiSYS MS919 S2
• Autel MaxiSYS Ultra / MSUltra
• Autel MaxiSYS MS919
• Autel MaxiScope MP408
• Autel MaxiScope MP608

MSUltra- ja MS919-sarjoissa MSOAK-lisävarusteita käytetään laitteen mukana toimitettavan MaxiFlash VCMI / VCMI2 -oskilloskooppitoiminnon kanssa.

MaxiScope MP408 myydään erikseen.

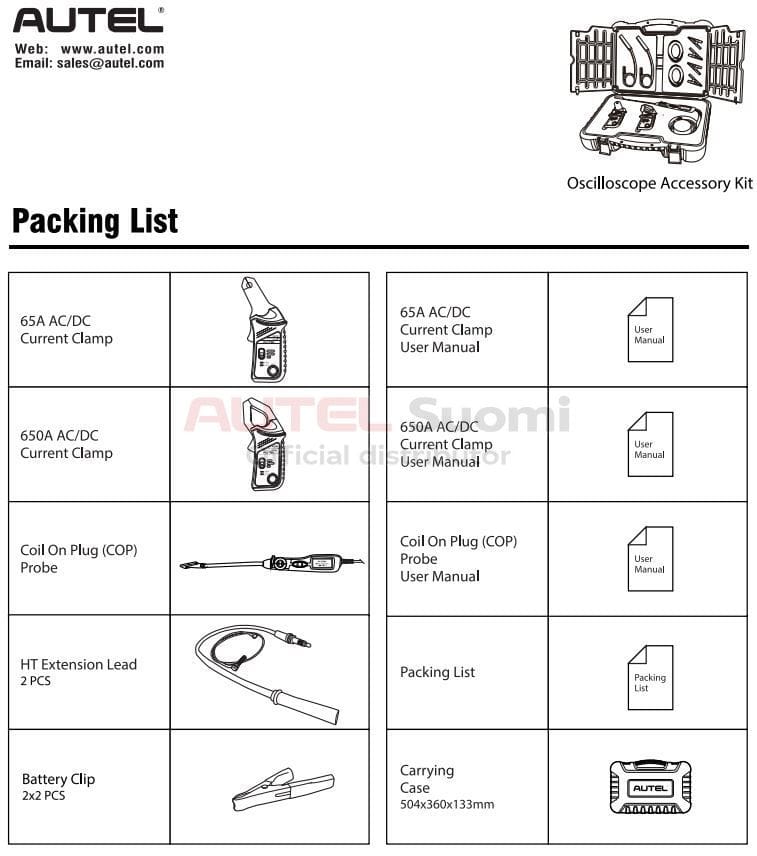

Pakkauksen sisältö

• 65 A AC/DC Current Clamp
• 650 A AC/DC Current Clamp
• Coil-on-Plug Probe
• HT Extension Lead, 2 kpl
• Battery Clip, 2 kpl
• Muotoon valettu kuljetuslaukku

Huomioitavaa

• MSOAK on oskilloskoopin lisävarustesarja eikä itsenäinen mittalaite.
• Käyttö edellyttää yhteensopivaa MaxiFlash VCMI / VCMI2 -oskilloskooppia tai Autel MaxiScope MP408 -oskilloskooppia.
• Mittausalue ja käytettävä anturi tulee valita aina mitattavan virtapiirin mukaan.
• Virtapihdin leuat tulee asettaa yhden johtimen ympärille, jotta virtamittaus toimii oikein.
• Sytytysjärjestelmän mittauksissa tulee noudattaa korkeajännitejärjestelmien turvallisia työmenetelmiä.
