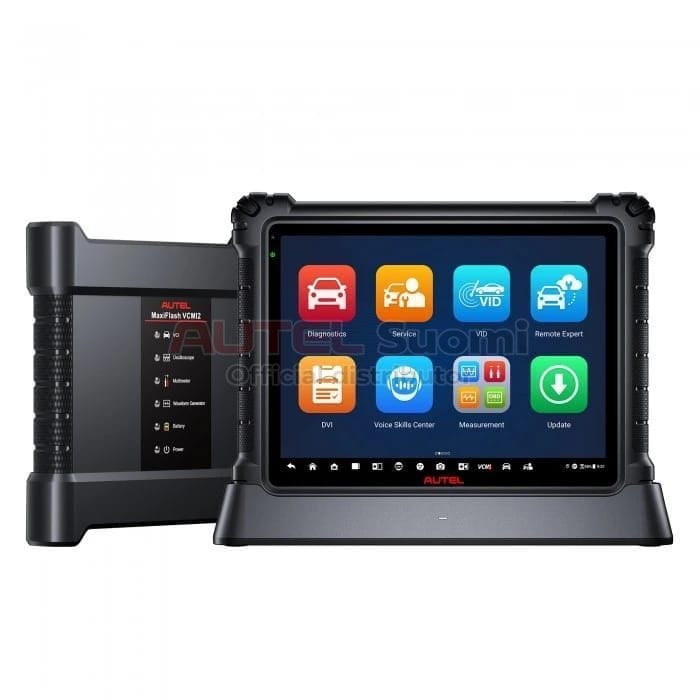

Autel MaxiSYS MSUltra S2 diagnostiikka- ja ohjelmointilaite

Autel MaxiSYS MSUltra S2 on Autelin edistyneimpiin kuuluva ammattitason diagnostiikka- ja ohjelmointilaite. Se yhdistää kattavan OE-tasoisen ajoneuvodiagnostiikan, ECU-koodauksen ja -ohjelmoinnin, Topology 3.0 -verkkoanalyysin sekä monipuoliset sähkömittaustoiminnot yhteen tehokkaaseen kokonaisuuteen.

Ultra S2 suuri 13,7” korkearesoluutioinen kosketusnäyttö, 2,7 GHz 8-ytiminen prosessori, 12 GB RAM-muisti ja 512 GB tallennustila tarjoavat erittäin nopean ja sujuvan työskentely-ympäristön vaativaan korjaamokäyttöön. Android 13 -käyttöjärjestelmä ja Dual Wi-Fi 6 mahdollistavat nopean tiedonsiirron sekä useiden toimintojen samanaikaisen käytön.

Mukana toimitettava uusi MaxiFlash VCMI2 toimii 6-in-1-ajoneuvokommunikointi- ja mittauslaitteena. Se yhdistää VCI-ajoneuvoliitännän, J2534 Pass-Thru -ohjelmoinnin, 4-kanavaisen oskilloskoopin, digitaalisen yleismittarin, signaaligeneraattorin ja CAN-väylätesterin yhteen kompaktiin laitteeseen.

Ominaisuudet

• OE-tasoinen järjestelmädiagnostiikka — Kaikkien tuettujen ohjainlaitteiden automaattinen tunnistus, vikakoodien luku ja poisto, Live Data sekä ECU-tiedot.
• Bi-Directional Active Tests — Aktivoi komponentteja suoraan diagnostiikkalaitteesta ja testaa niiden toimintaa.
• ECU Coding — Tukee laajasti ohjainlaitteiden koodausta, adaptaatioita ja konfigurointia.
• ECU Programming — J2534 Pass-Thru -ohjelmointi yhteensopivien valmistajien OE-ohjelmistoilla.
• Topology 3.0 — Dynaaminen ajoneuvon tietoverkon näkymä näyttää ohjainlaitteet, niiden tilan ja verkkorakenteen yhdellä näytöllä.
• Dynaaminen verkkoanalyysi — Mahdollistaa moduulien ja eri nopeuksilla toimivien ajoneuvoverkkojen tarkemman analysoinnin.
• Edistynyt PID-analyysi — Useiden Live Data -arvojen samanaikainen tarkastelu, tallennus, vertailu ja graafinen analysointi.
• Järjestelmäprosessien visualisointi — Näyttää järjestelmän toimintaprosessin ja siihen liittyvät reaaliaikaiset mittausarvot keskeisissä kohdissa.
• Diagnostics+X Split Screen — Diagnostiikkaa ja muita sovelluksia voidaan käyttää rinnakkain jaetulla näytöllä.
• MAX Voice Assistant — Ääniohjattu virtuaaliavustaja mahdollistaa esimerkiksi järjestelmäskannauksen, huoltotoimintojen ja aktiivisten testien käynnistämisen äänikomennoilla.
• Digital Vehicle Inspection — Digitaalinen ajoneuvotarkastus ja tarkastustietojen dokumentointi.
• Laajat huoltotoiminnot — Tukee ajoneuvokohtaisesti mm. öljynhuoltoa, EPBä, BMS-rekisteröintiä, SAS-kalibrointia, DPF-regenerointia, ABS-ilmausta, suuttimien koodausta ja lukuisia muita toimintoja.
• DoIP ja CAN FD — Valmius uusimpien ajoneuvojen nopeisiin diagnostiikkaprotokolliin.
• Remote Expert — Tukee Autelin Remote Expert -etädiagnostiikka- ja ohjelmointipalvelua.

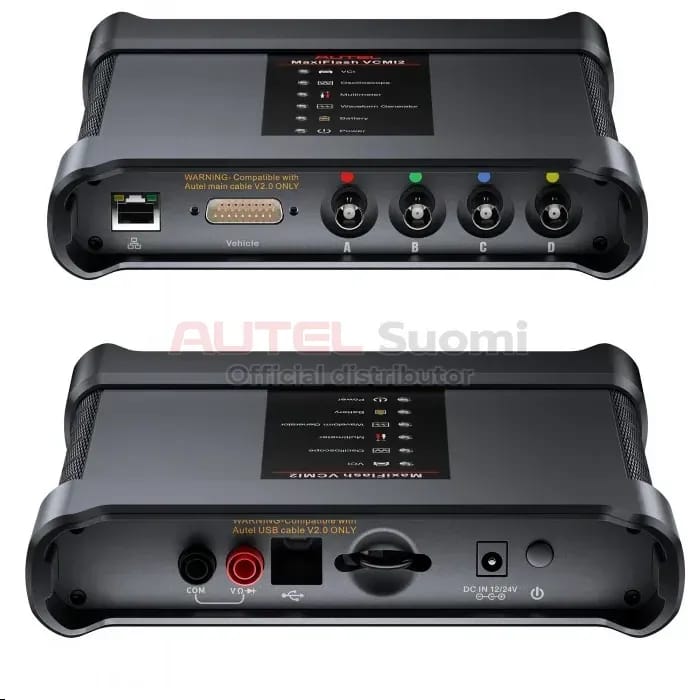

MaxiFlash VCMI2 – 6-in-1

Ultra S2 mukana toimitettava MaxiFlash VCMI2 yhdistää useita korjaamon tarvitsemia työkaluja yhteen laitteeseen:

• VCI-ajoneuvokommunikointiliitäntä
• J2534 Pass-Thru -ohjelmointilaite
• 4-kanavainen oskilloskooppi
• Digitaalinen yleismittari
• Signaaligeneraattori
• CAN-väylätesteri

VCMI2 tukee moderneja ajoneuvoprotokollia, kuten:

• DoIP
• CAN FD
• J2534
• D-PDU

Oskilloskooppi

Sisäänrakennettu 4-kanavainen oskilloskooppi mahdollistaa ajoneuvon sähköisten signaalien tarkan analysoinnin ilman erillistä oskilloskooppia.

Oskilloskooppia voidaan käyttää esimerkiksi:

• Anturisignaalien mittaukseen
• Sytytysjärjestelmän diagnostiikkaan
• CAN-väylän analysointiin
• Toimilaitteiden ohjaussignaalien tarkastukseen
• Jännite- ja signaalihäiriöiden paikantamiseen
• Live Data -havaintojen varmistamiseen sähköisellä mittauksella

Ultra S2 mahdollistaa oskilloskoopin käynnistämisen suoraan Live Data -analyysin yhteydessä.

ECU-ohjelmointi ja koodaus

Ultra S2 tarjoaa laajat mahdollisuudet ohjainlaitteiden ohjelmointiin, koodaukseen ja konfigurointiin.

J2534 Pass-Thru -toiminnolla VCMI2 voidaan yhdistää tietokoneeseen ja käyttää yhteensopivan ajoneuvovalmistajan alkuperäisen OE-ohjelmiston kanssa.

Käyttökohteita voivat olla esimerkiksi:

• Ohjainlaitteen ohjelmistopäivitykset
• Uuden ECU käyttöönotto
• Ohjainlaitteen koodaus
• Adaptaatiot
• Variant Coding
• Ohjelmistopohjaiset korjaustoimenpiteet

Toiminnot riippuvat ajoneuvomerkistä, mallista ja käytettävissä olevasta ohjelmistosta.

Tekniset tiedot

• Käyttöjärjestelmä: Android 13
• Prosessori: 2,7 GHz 8-core
• RAM: 12 GB
• Tallennustila: 512 GB
• Näyttö: 13,7” häikäisysuojattu kosketusnäyttö
• Resoluutio: 2176 × 1600
• Takakamera: 16 MP
• Etukamera: 16 MP
• Akku: 18 000 mAh
• Wi-Fi: Dual Wi-Fi 6
• Bluetooth: Kyllä
• Pikalataus: Kyllä
• Lataustelakka: Mukana
• VCI: MaxiFlash VCMI2
• Oskilloskooppi: 4-kanavainen
• Digitaalinen yleismittari: Kyllä
• DoIP: Kyllä
• CAN FD: Kyllä
• J2534: Kyllä
• D-PDU: Kyllä
• Topology: Topology 3.0

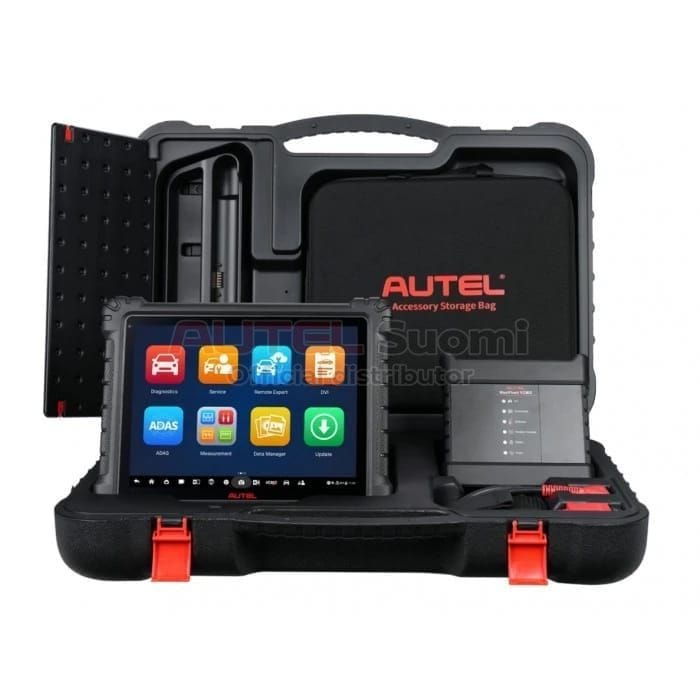

Pakkauksen sisältö

• Autel MaxiSYS MSUltra S2 -diagnostiikkatabletti
• MaxiFlash VCMI2
• Lataustelakka
• OBDII Main Cable V2.0
• USB 2.0 Cable V2
• USB Type-C -kaapeli
• AC/DC-virtalähde
• Auxiliary Power Outlet Adapter

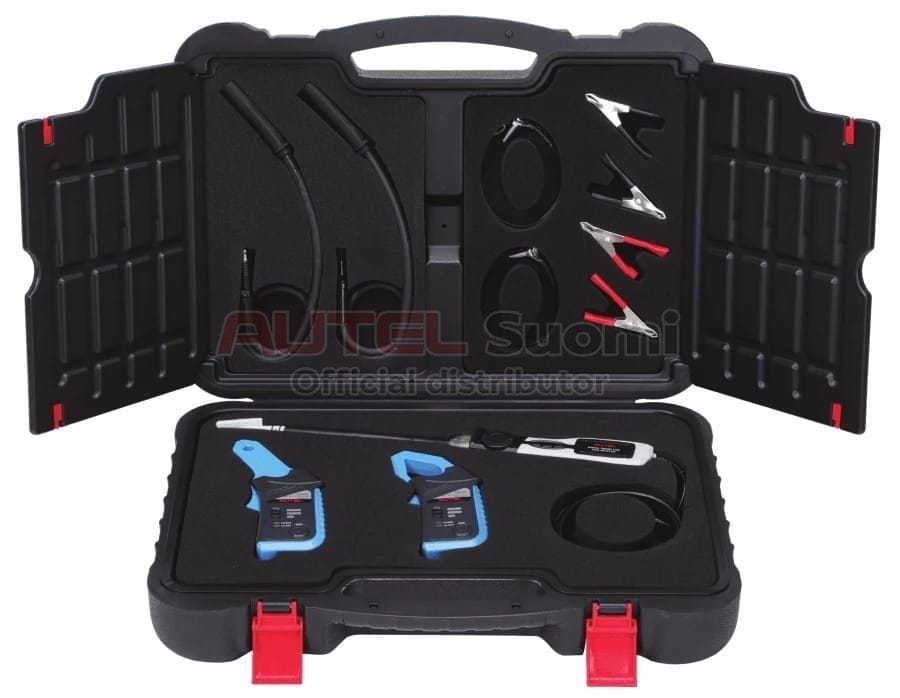

• Oskilloskoopin mittajohdot
• Yleismittarin mittajohdot
• 20:1 vaimennin
• Secondary Ignition Pickup -anturit
• Breakout-mittajohdot
• Back-pinning-mittapäät ja neulat
• Hauenleukaliittimet
• USB–Ethernet-adapteri

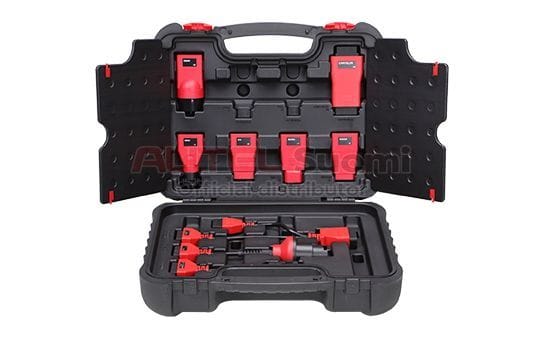

• Muut mittaus- ja liitäntätarvikkeet
• Tarvikelaukku
• Kuljetuslaukku

Huomioitavaa

• Diagnostiikka-, koodaus- ja ohjelmointitoimintojen saatavuus riippuu ajoneuvomerkistä, mallista, vuosimallista ja ohjelmistoversiosta.
• J2534 Pass-Thru -ohjelmointi valmistajan OE-ohjelmistolla voi vaatia erillisen valmistajakohtaisen ohjelmistotilauksen tai käyttöoikeuden.
• Ohjainlaitteiden ohjelmoinnissa tulee käyttää asianmukaista akkutuettua virtalähdettä ajoneuvon jännitteen vakauttamiseksi.
• Remote Expert -palvelun saatavuus ja tuetut toiminnot riippuvat alueesta ja ajoneuvosta.
• Uusimmat ajoneuvokattavuudet ja ohjelmistotoiminnot edellyttävät voimassa olevaa Autel-ohjelmistopäivitystä.
