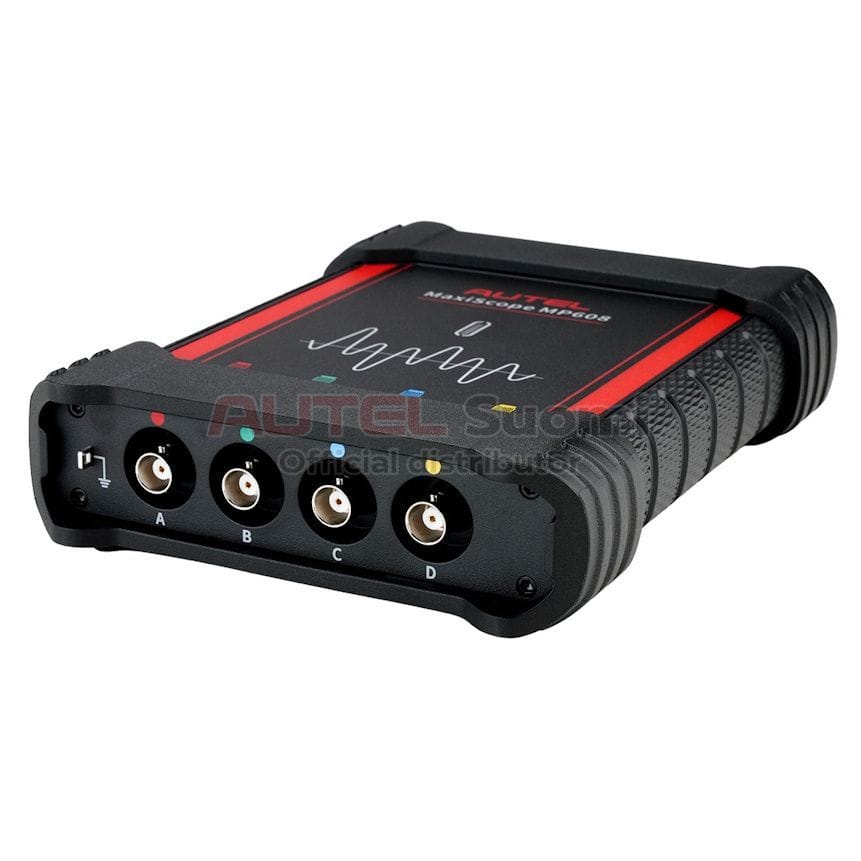

Autel MaxiScope MP608 4-kanavainen oskilloskooppi

Autel MaxiScope MP608 on ammattikäyttöön tarkoitettu 4-kanavainen automotive oscilloscope ajoneuvojen sähköisten ja elektronisten järjestelmien tarkkaan diagnostiikkaan. Se laajentaa yhteensopivan Autel MaxiSYS -diagnostiikkatabletin oskilloskooppitoiminnoilla ja mahdollistaa neljän sähköisen signaalin samanaikaisen mittaamisen ja vertailun.

MP608 soveltuu esimerkiksi anturien, toimilaitteiden, sytytysjärjestelmien, suuttimien, käynnistys- ja latausjärjestelmien sekä ajoneuvon tietoliikenneväylien analysointiin. Oskilloskoopin avulla voidaan nähdä nopeasti muuttuvia jännite- ja signaalimuutoksia, joita tavallisella yleismittarilla ei voida havaita.

Laite liitetään yhteensopivaan MaxiSYS-tablettiin USB-yhteydellä, josta MP608 saa myös käyttövirtansa. Erillistä akkua tai ulkoista virtalähdettä ei tarvita.

Ominaisuudet

• 4-kanavainen oskilloskooppi — Mittaa ja vertaa jopa neljää signaalia samanaikaisesti.
• Ajoneuvokäyttöön suunniteltu — Kehitetty erityisesti autokorjaamoiden sähköiseen ja elektroniseen vianhakuun.
• Tarkka signaalianalyysi — Mahdollistaa nopeasti muuttuvien jännite- ja signaalimuutosten tarkastelun.
• USB-yhteys — Liitetään suoraan yhteensopivaan Autel MaxiSYS -tablettiin.
• USB-virransyöttö — Ei tarvitse erillistä akkua tai virtalähdettä.
• Neljä itsenäistä mittauskanavaa — Mahdollistaa useiden toisiinsa liittyvien signaalien samanaikaisen vertailun.
• Edistynyt triggeröinti — Helpottaa hetkellisten ja epäsäännöllisten vikojen tallentamista.
• Waveform-analyysi — Tarkastele, mittaa ja vertaile ajoneuvon sähköisiä signaaleja graafisesti.
• Ajoneuvokohtaiset mittaukset — Soveltuu useisiin valmiisiin automotive-testimenetelmiin ja signaalianalyyseihin.
• CAN-väylän analysointi — Soveltuu ajoneuvojen tietoliikennesignaalien tutkimiseen.
• Sytytysjärjestelmän diagnostiikka — Mahdollistaa ensiö- ja sopivilla lisävarusteilla sekundäärisytytyssignaalien analysoinnin.
• MSOAK-yhteensopivuus — Oskilloskoopin toimintoja voidaan laajentaa erikseen myytävällä Autel MSOAK -lisävarustesarjalla.

Käyttökohteet

MP608 soveltuu esimerkiksi:

• Anturisignaalien mittaukseen
• Kampiakseli- ja nokka-akselianturien vertailuun
• Sytytysjärjestelmän diagnostiikkaan
• Polttoainesuuttimien signaalien analysointiin
• Solenoidien ja toimilaitteiden testaukseen
• Sähkömoottorien diagnostiikkaan
• Käynnistysjärjestelmän analysointiin
• Latausjärjestelmän analysointiin
• CAN- ja muiden ajoneuvoväylien tutkimiseen
• Jännitehäiriöiden paikantamiseen
• Ajoittaisten sähkövikojen löytämiseen
• Relative Compression -testaukseen sopivilla virtapihdeillä

4-kanavainen mittaus

Neljä itsenäistä mittauskanavaa mahdollistavat useiden signaalien samanaikaisen tarkastelun.

Tätä voidaan hyödyntää esimerkiksi:

• Kampiakseli- ja nokka-akselisignaalien keskinäiseen vertailuun
• Useiden sylinterien sytytyssignaalien analysointiin
• Anturin ja toimilaitteen ohjaussignaalien vertailuun
• CAN High- ja CAN Low -signaalien samanaikaiseen tarkasteluun
• Useiden järjestelmään liittyvien jännite- ja virtasignaalien analysointiin

MSOAK-lisävarustesarja

MP608 mittausmahdollisuuksia voidaan laajentaa erikseen myytävällä Autel MaxiSYS MSOAK Oscilloscope Accessory Kit -sarjalla.

MSOAK sisältää muun muassa:

• 65 A AC/DC -virtapihdin
• 650 A AC/DC -virtapihdin
• Coil-on-Plug Probe -sytytysanturin
• HT Extension Lead -jatkojohdot
• Battery Clips -akkuklipsit

Lisävarusteilla voidaan suorittaa esimerkiksi virrankulutuksen mittauksia, Relative Compression -testejä sekä sytytysjärjestelmän tarkempaa analysointia.

Yhteensopivuus

MP608 on tarkoitettu yhteensopiville uuden sukupolven Autel MaxiSYS -diagnostiikkatableteille.

Yhteensopivia laitteita ovat mallista ja ohjelmistoversiosta riippuen esimerkiksi:

• Autel MaxiSYS MS909 S2
• Autel MaxiSYS MS906 MAX
• Autel MaxiSYS MS906 Pro
• Autel MaxiSYS MS906 Pro-TS
• Autel MaxiSYS Elite II Pro
• Autel MaxiCOM Ultra Lite S
• Muut MP608-tukea tarjoavat Autel MaxiSYS -laitteet

Tarkista aina oman diagnostiikkalaitteen MP608-yhteensopivuus ennen tilaamista.

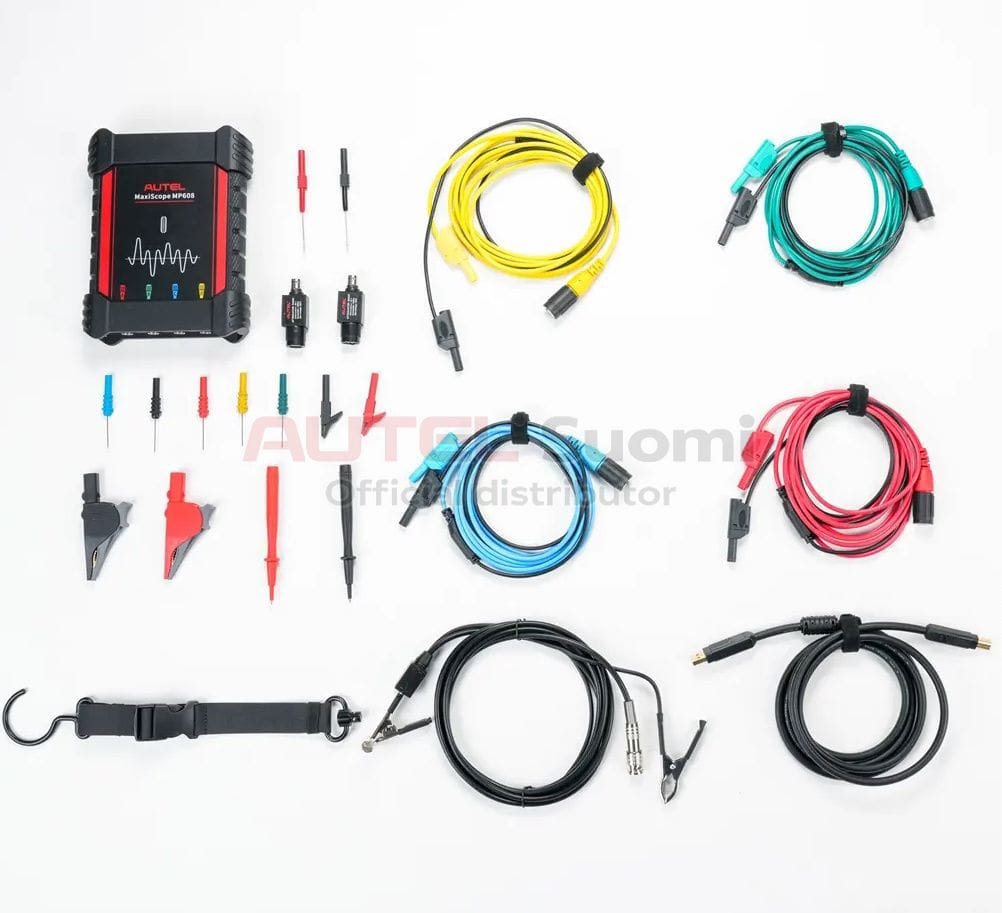

Pakkauksen sisältö

• Autel MaxiScope MP608 4-kanavainen oskilloskooppi
• 4-kanavainen mittajohtosarja
• Mittapäät ja mittausadapterit
• Hauenleukaliittimet
• 20:1 vaimentimet
• Sytytyssignaalin mittausanturi
• Back-pinning-mittapäät
• USB-kaapeli
• Kiinnitys- / ripustustarvikkeet
• Käyttöohje

Huomioitavaa

• MP608 ei ole itsenäinen diagnostiikkalaite, vaan se tarvitsee yhteensopivan Autel MaxiSYS -tabletin tai tuetun käyttöympäristön.
• Kaikki Autel MaxiSYS -mallit eivät tue MP608-oskilloskooppia.
• MS909 S2 MP608 on erikseen myytävä lisävaruste eikä sisälly laitteen vakiopakettiin.
• Ultra S2- ja MS919 S2 -laitteissa oskilloskooppitoiminto sisältyy jo niiden MaxiFlash VCMI2 -yksikköön, joten MP608 ei normaalisti tarvita oskilloskooppitoiminnon lisäämiseksi.
• Suurten virtojen mittaukseen ja Relative Compression -testaukseen tarvittavat virtapihdit ovat saatavana erikseen esimerkiksi MSOAK-lisävarustesarjassa.
• Mittauksissa tulee aina huomioida mittauskohteen jännite, käytettävän mittapään luokitus ja ajoneuvovalmistajan mittausohjeet.
