Autel MaxiSYS MS906 MAX diagnostiikkalaite

Autel MaxiSYS MS906 MAX on ammattikäyttöön tarkoitettu langaton diagnostiikka- ja huoltolaite, joka tarjoaa kattavan kaikkien järjestelmien diagnostiikan, kaksisuuntaiset Active Test -toiminnot, ECU-koodauksen, adaptaatiot sekä laajan valikoiman huolto- ja erikoistoimintoja.

MS906 MAX on suuri 10,1” korkearesoluutioinen kosketusnäyttö, 8-ytiminen prosessori, 4 GB RAM-muisti ja 128 GB sisäinen tallennustila. Android 10 -käyttöjärjestelmä, 11 600 mAh akku ja langaton MaxiVCI V200 tekevät laitteesta tehokkaan ja käytännöllisen työkalun päivittäiseen korjaamokäyttöön.

Auto Scan 2.0 nopeuttaa kaikkien järjestelmien skannausta, ja laite tukee moderneja DoIP- ja CAN FD -protokollia. Lisäksi MS906 MAX voidaan laajentaa erikseen myytävällä Autel MP608 4-kanavaisella oskilloskoopilla sähköiseen vianhakuun.

Ominaisuudet

• Kaikkien järjestelmien diagnostiikka — Lukee ja poistaa vikakoodeja sekä näyttää ECU-tiedot, Freeze Frame -tiedot ja Live Data -arvot tuetuista järjestelmistä.
• Auto Scan 2.0 — Nopeutettu kaikkien ohjainlaitteiden automaattinen skannaus.
• Bi-Directional Active Tests — Aktivoi ajoneuvon komponentteja suoraan diagnostiikkalaitteesta ja tarkista niiden toiminta.
• ECU Coding — Tukee ajoneuvokohtaisesti ohjainlaitteiden koodausta, adaptaatioita ja konfigurointia.
• 40+ huoltotoimintoa — Laaja valikoima yleisiä huolto-, resetointi- ja adaptaatiotoimintoja.
• Pre-Scan ja Post-Scan — Luo mukautettavia raportteja ajoneuvon tilasta ennen ja jälkeen korjauksen.
• ADAS-tunnistus — All Systems Scan tunnistaa tuetut ADAS-järjestelmät.
• DoIP-tuki — Tukee Ethernet-pohjaista diagnostiikkaviestintää uusissa ajoneuvoissa.
• CAN FD -tuki — Tukee uusien ajoneuvojen nopeaa CAN FD -väylää.
• MaxiVCI V200 — Langaton Bluetooth-ajoneuvokommunikointi mahdollistaa vapaan työskentelyn ajoneuvon ympärillä.
• Raporttien jakaminen — Raportit voidaan jakaa QR-koodilla, sähköpostilla tai muilla tuetuilla tavoilla.
• Wi-Fi-tulostus — Tukee raporttien langatonta tulostamista.
• Akkutestaus — Tukee yhteensopivia Autel-akkutestereitä lisävarusteena.
• Tarkastuskameratuki — Tukee yhteensopivia Autel MaxiVideo -tarkastuskameroita.
• MP608-yhteensopivuus — Erillisellä Autel MaxiScope MP608 -oskilloskoopilla voidaan tehdä edistyneitä sähköisiä mittauksia.
• ADAS-kalibrointivalmius — ADAS-toiminnot voidaan ottaa käyttöön ohjelmistopäivityksellä ja yhteensopivalla Autel-kalibrointijärjestelmällä.

Diagnostiikkatoiminnot

MS906 MAX mahdollistaa tuetuissa ajoneuvoissa muun muassa:

• Automaattisen ajoneuvon tunnistuksen
• Kaikkien järjestelmien skannauksen
• DTC-vikakoodien luvun ja poiston
• Freeze Frame -tietojen tarkastelun
• Live Data -arvojen näyttämisen ja graafisen tarkastelun
• ECU-tietojen lukemisen
• Bi-Directional Active Tests -toiminnot
• Special Functions -toiminnot
• ECU Coding -toiminnot
• Adaptaatiot ja järjestelmäkohtaiset säädöt
• Pre-Scan- ja Post-Scan-raportit

Käytettävissä olevat toiminnot riippuvat ajoneuvomerkistä, mallista, vuosimallista ja ohjelmistokattavuudesta.

Huoltotoiminnot

MS906 MAX tarjoaa yli 40 yleistä huolto- ja erikoistoimintoa ajoneuvokohtaisesti, kuten:

• Oil Reset
• EPB Reset
• SAS Calibration
• DPF Regeneration
• Battery Registration / BMS
• ABS Bleeding
• Injector Coding
• Throttle Adaptation
• TPMS-toiminnot
• Airbag Reset
• Occupancy Seat Reset
• Muut ajoneuvokohtaiset resetointi- ja adaptaatiotoiminnot

MP608-oskilloskooppi

MS906 MAX tukee erikseen myytävää Autel MaxiScope MP608 4-kanavaista oskilloskooppia.

MP608 avulla voidaan suorittaa esimerkiksi:

• Anturisignaalien mittauksia
• Kampiakseli- ja nokka-akselisignaalien vertailua
• CAN-väylän analysointia
• Sytytysjärjestelmän diagnostiikkaa
• Suutin- ja toimilaitesignaalien analysointia
• Käynnistys- ja latausjärjestelmien sähköistä vianhakua
• Relative Compression -testejä sopivilla virtapihdeillä

MP608 myydään erikseen.

Lisävarusteet

MS906 MAX voidaan laajentaa yhteensopivilla Autel-lisävarusteilla, kuten:

• Autel MaxiScope MP608
• Autel MaxiVideo MV105S / MV108S
• Autel MaxiBAS BT506
• Autel ADAS -kalibrointijärjestelmät

Lisävarusteet myydään erikseen.

Tekniset tiedot

• Käyttöjärjestelmä: Android 10
• Prosessori: 8-core
• RAM: 4 GB
• Tallennustila: 128 GB
• Näyttö: 10,1” LCD-kosketusnäyttö
• Resoluutio: 1920 × 1200
• Takakamera: 13 MP
• Akku: 11 600 mAh / 3,85 V Li-polymer
• Wi-Fi: 802.11 a/b/g/n/ac
• Bluetooth: 5.0 BR/EDR + BLE
• GPS: Kyllä
• USB: 2 × USB Type-A + Mini USB
• Micro SD -tuki: enintään 256 GB
• Mikrofoni: Kyllä
• Kaiuttimet: 2 kpl
• VCI: MaxiVCI V200
• DoIP: Kyllä
• CAN FD: Kyllä
• Käyttölämpötila: 0–50 °C
• Säilytyslämpötila: -10–60 °C

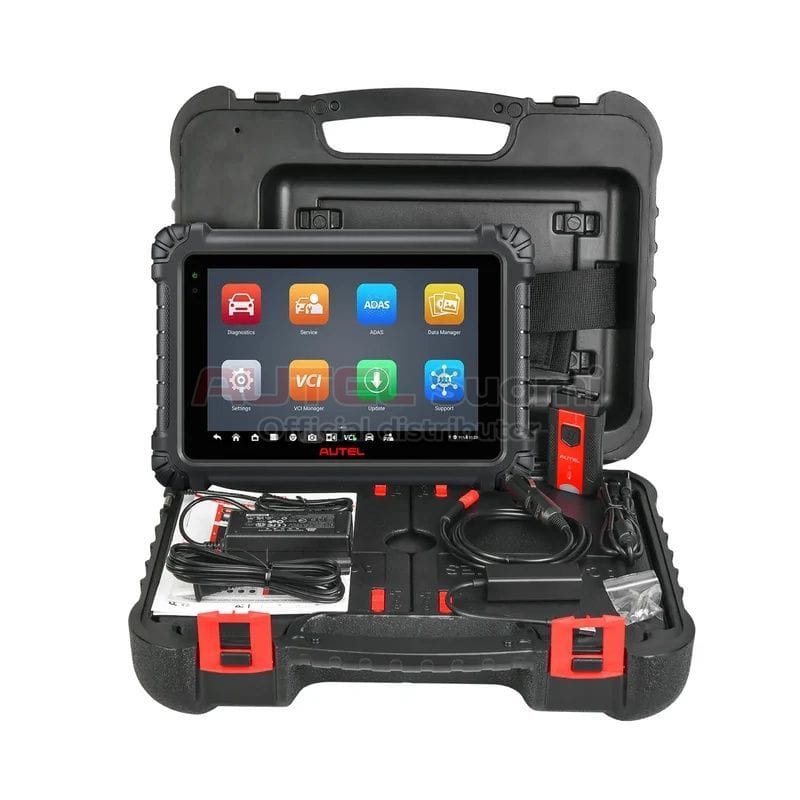

Pakkauksen sisältö

• Autel MaxiSYS MS906 MAX -diagnostiikkatabletti
• MaxiVCI V200
• AC/DC-virtalähde
• USB Type-C -kaapeli
• Auxiliary Power Outlet Adapter
• Varasulakkeet, 2 kpl
• USB–Ethernet-adapteri
• Puhdistusliina
• Pikaohje
• Kuljetuslaukku

Huomioitavaa

• Diagnostiikka-, Active Test-, koodaus- ja huoltotoimintojen saatavuus riippuu ajoneuvosta ja ohjelmistoversiosta.
• MS906 MAX ei ole varsinaisesti J2534 ECU-ohjelmointiin tarkoitettu MaxiFlash-ohjelmointilaite kuten MS919-, MS909- tai Ultra-sarjan korkeammat mallit.
• MP608-oskilloskooppi ei sisälly vakiopakettiin.
• Akkutesteri, tarkastuskamera ja ADAS-kalibrointilaitteisto myydään erikseen.
• ADAS-kalibrointi edellyttää yhteensopivaa Autel ADAS -kalibrointijärjestelmää ja tarvittavaa ohjelmistoa.
• Uusimmat ajoneuvokattavuudet ja ohjelmistotoiminnot edellyttävät voimassa olevaa Autel-ohjelmistopäivitystä.
