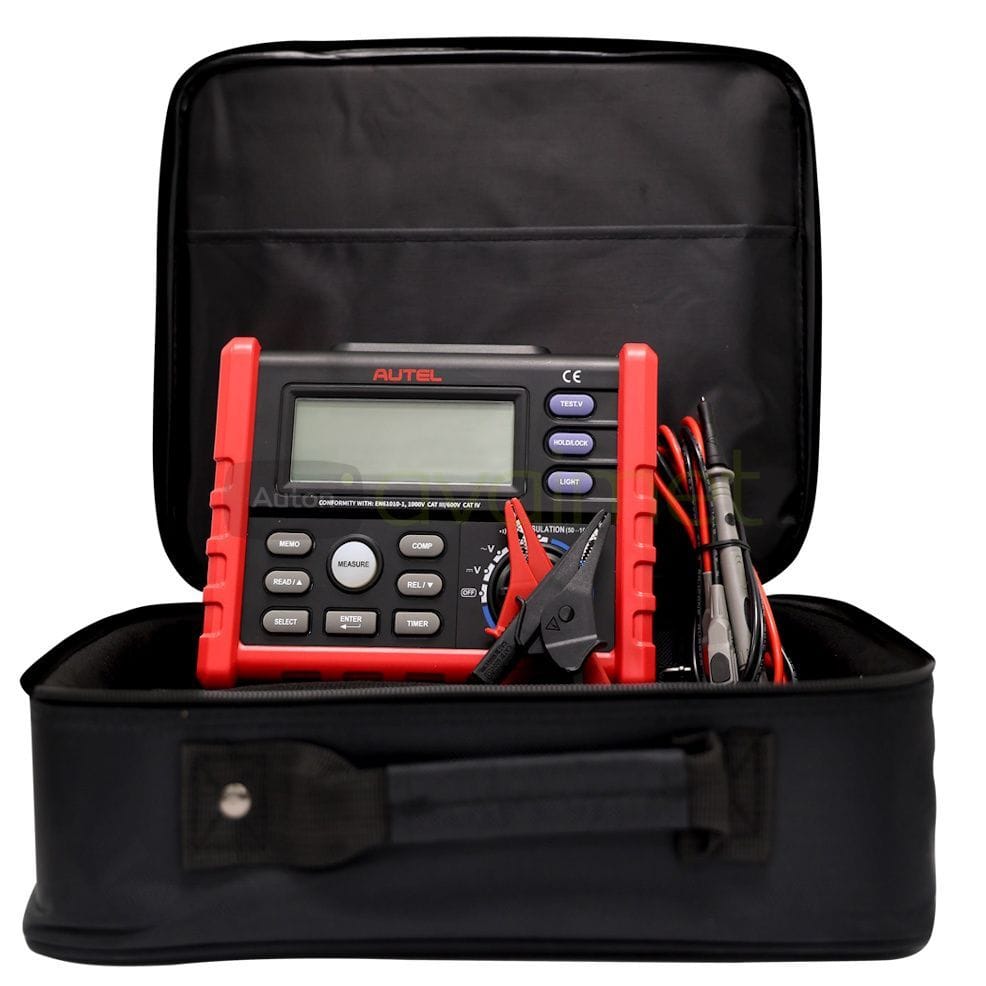

Autel MaxiEV ITS100 eristysvastus- ja korkeajännitetesteri

Autel MaxiEV ALT100L on ammattikäyttöön tarkoitettu sähkö- ja hybridiajoneuvojen korkeajänniteakkujen koteloiden sekä lämpöhallintajärjestelmien tiiveystesteri. Laite käyttää kuivaa paineilmaa ja erittäin herkkää paineanturia vuotojen ja paineen muutosten tunnistamiseen ilman, että testattavaan järjestelmään tarvitsee käyttää nesteitä tai muita testiaineita.

ALT100L soveltuu erityisesti korkeajänniteakun kotelon tiiveyden tarkistamiseen esimerkiksi akun korjauksen, avaamisen tai uudelleenkokoamisen jälkeen. Lisäksi laitteella voidaan testata korkeajännitejärjestelmän lämpöhallintaan liittyvien järjestelmien, kuten jäähdytys- ja ilmastointipiirien, tiiveyttä soveltuvissa kohteissa.

7” kosketusnäytöltä voidaan seurata testin etenemistä, nykyistä painetta ja paineen muutosta reaaliajassa. Testiparametreja voidaan määrittää testattavan kohteen mukaan, ja laite tallentaa asetukset myöhempää käyttöä varten.

Ominaisuudet

• EV-akuston kotelon tiiveystestaus — Tarkoitettu korkeajänniteakkujen koteloiden vuotojen ja ilmatiiveyden tarkistamiseen.
• Lämpöhallintajärjestelmien testaus — Soveltuu myös korkeajännitejärjestelmien jäähdytys- ja A/C-järjestelmien tiiveyden tarkistamiseen.
• Erittäin herkkä paineanturi — 1 Pa resoluutio mahdollistaa pienten paineen muutosten havaitsemisen.
• ±5 Pa testitarkkuus — Tarkka paineen seuranta mahdollistaa luotettavan vuotojen tunnistamisen.
• 0–30 kPa testipainealue — Soveltuu sähköautojen akustojen ja muiden matalapaineisten järjestelmien tiiveystestaukseen.
• Reaaliaikainen kaksoispaineen näyttö — Näyttää samanaikaisesti nykyisen paineen ja vuodon aiheuttaman paineen muutoksen.
• 7” kosketusnäyttö — Testin eteneminen, paineet ja tulokset voidaan seurata suoraan laitteen näytöltä.
• Muokattavat testiasetukset — Käyttäjä voi määrittää muun muassa Pack ID, tilavuuden, tavoitepaineen, testivaiheiden kestot ja hälytysrajat.
• Automaattinen parametrien tallennus — Käytetyt testiasetukset tallennetaan nopeaa uudelleentestausta varten.
• Ääni- ja valohälytykset — Poikkeavista tai hylätyistä testituloksista annetaan selkeä hälytys.
• Testitulosten tallennus — Testitulokset ja kuvakaappaukset voidaan tallentaa USB-muistille raportointia varten.
• Ohjelmistopäivitykset — Laitteen ohjelmisto voidaan päivittää ladattavilla päivityksillä.

Käyttökohteet

ALT100L soveltuu esimerkiksi:

• Korkeajänniteakun kotelon tiiveyden tarkistamiseen
• Akuston korjauksen jälkeiseen vuototestaukseen
• Akuston avaamisen ja uudelleenkokoamisen jälkeiseen laadunvarmistukseen
• Akkukotelon tiivisteiden ja saumojen vuotojen paikantamiseen
• Korkeajännitejärjestelmän jäähdytyspiirien tiiveystestaukseen
• Soveltuvien A/C- ja lämpöhallintajärjestelmien vuototestaukseen
• EV- ja hybridiajoneuvojen akustokorjaamoiden laadunvarmistukseen

Tekniset tiedot

• Testiteho: enintään 20 W
• Testipainealue: 0–30 kPa
• Anturin resoluutio: 1 Pa
• Testitarkkuus: ±5 Pa
• Näyttö: 7” LCD-kosketusnäyttö
• Kommunikaatioliitännät: RS-232 / USB
• Tallennus: sisäinen muisti / vienti USB-muistille
• Virtalähde: AC 220 V
• Paineilman syöttö: 0,1–1,0 MPa kuivaa paineilmaa
• Paineilman tuloliitäntä: Ø6 mm
• Testiliitäntä: Ø6 mm
• Käyttöympäristön kosteus: 10–90 % @ 25 °C, ei kondensaatiota
• Mitat: 280 × 300 × 200 mm
• Paino: noin 3,5 kg

Pakkauksen sisältö

• Autel MaxiEV ALT100L tiiveystesteri
• Paineilman syöttöletku
• Testiletku
• Virtakaapeli
• USB-muisti
• Käyttöohje
• Säilytys- / kuljetuslaukku

Huomioitavaa

• ALT100L tarvitsee ulkoisen kuivaa paineilmaa tuottavan paineilmalähteen. Paineilman syöttöalue on 0,1–1,0 MPa.
• Laite on tarkoitettu matalapaineiseen tiiveystestaukseen eikä korkeajänniteakun sähköiseen diagnostiikkaan tai eristysvastuksen mittaamiseen.
• Akuston tiiveystestissä on aina käytettävä ajoneuvo- tai akkuvalmistajan määrittelemää testipainetta ja testimenetelmää.
• Korkeajänniteakkujen käsittely edellyttää asianmukaista HV-koulutusta, suojaimia ja turvallisia työmenetelmiä.
• Käytettävät testiliitännät ja adapterit riippuvat ajoneuvosta ja testattavasta järjestelmästä.
