Autel MaxiSYS MS909 S2 diagnostiikka- ja ohjelmointilaite

Autel MaxiSYS MS909 S2 on ammattikäyttöön tarkoitettu edistyneen tason diagnostiikka- ja ohjelmointilaite, joka yhdistää kattavan OE-tasoisen ajoneuvodiagnostiikan, ECU-koodauksen ja -ohjelmoinnin, Topology 3.0 -verkkoanalyysin sekä uusimman sukupolven diagnostiikkatoiminnot tehokkaaseen ja kompaktiin kokonaisuuteen.

MS909 S2 on 11” korkearesoluutioinen kosketusnäyttö, 2,7 GHz 8-ytiminen prosessori, 12 GB RAM-muisti ja 256 GB tallennustila. Android 13 -käyttöjärjestelmä, Dual Wi-Fi 6 ja 15 000 mAh akku tarjoavat nopean ja sujuvan työskentely-ympäristön vaativaan korjaamokäyttöön.

Mukana toimitettava MaxiFlash VCI2 mahdollistaa nopean langattoman ajoneuvokommunikoinnin ja tukee moderneja diagnostiikkaprotokollia. MS909 S2 tarjoaa lisäksi kehittyneen Live Data -analyysin, Diagnostics+X-jaetun näytön, digitaalisen ajoneuvotarkastuksen sekä MAX-ääniavustajan.

Ominaisuudet

• OE-tasoinen järjestelmädiagnostiikka — Automaattinen ohjainlaitteiden tunnistus, vikakoodien luku ja poisto, Live Data sekä ECU-tiedot.
• Bi-Directional Active Tests — Aktivoi ajoneuvon komponentteja suoraan diagnostiikkalaitteesta ja tarkista niiden toiminta.
• ECU Coding — Tukee laajasti ohjainlaitteiden koodausta, adaptaatioita ja konfigurointia.
• ECU Programming — Tukee ohjelmointitoimintoja valituissa ajoneuvoissa sekä J2534-pohjaisia ohjelmointiratkaisuja yhteensopivuuden mukaan.
• Topology 3.0 — Dynaaminen ajoneuvon tietoverkon näkymä näyttää ohjainlaitteet, niiden tilan ja verkkorakenteen yhdellä näytöllä.
• Dynaaminen verkkoanalyysi — Auttaa paikantamaan moduuli- ja tiedonsiirtohäiriöitä sekä tarkistamaan ajoneuvoverkon toiminnan.
• Edistynyt PID-analyysi — Useiden Live Data -arvojen samanaikainen tarkastelu, tallennus, vertailu ja graafinen analysointi.
• Live Data Comparison — Mahdollistaa eri järjestelmien mittausarvojen muutosten tallentamisen ja vertailun.
• Multi-PID Selection — Useita toisiinsa liittyviä parametreja voidaan analysoida samanaikaisesti.
• System Process Visualization — Näyttää järjestelmän toimintaprosessin ja olennaiset Live Data -arvot keskeisissä kohdissa.
• Diagnostics+X Split Screen — Diagnostiikkaa ja muita sovelluksia voidaan käyttää rinnakkain jaetulla näytöllä.
• MAX Voice Assistant — Ääniohjattu virtuaaliavustaja mahdollistaa toimintojen avaamisen, järjestelmäskannauksen, huoltotoimintojen ja aktiivisten testien käynnistämisen äänikomennoilla.
• Digital Vehicle Inspection — Digitaalinen ajoneuvotarkastus ja tarkastustietojen dokumentointi.
• 48+ huoltotoimintoa — Tukee ajoneuvokohtaisesti mm. Oil Reset-, EPB-, SAS-, DPF-, BMS-, ABS Bleeding-, Injector Coding- ja Power Balance -toimintoja.
• DoIP ja CAN FD — Tukee uusien ajoneuvojen nopeita diagnostiikkaprotokollia.
• Remote Expert — Tukee Autelin Remote Expert -etädiagnostiikka- ja ohjelmointipalvelua yhteensopivuuden ja alueen mukaan.
• MP608-yhteensopivuus — Mahdollistaa erikseen myytävän Autel MP608 -oskilloskooppimoduulin käytön sähköiseen vianhakuun.

MaxiFlash VCI2

MS909 S2 mukana toimitettava MaxiFlash VCI2 toimii langattomana ajoneuvokommunikointiliitäntänä diagnostiikkatabletin ja ajoneuvon välillä.

VCI2 tukee moderneja ajoneuvoprotokollia ja mahdollistaa nopean tiedonsiirron uusissa ajoneuvoissa.

Keskeisiä ominaisuuksia:

• Langaton ajoneuvokommunikointi
• DoIP-tuki
• CAN FD -tuki
• J2534-yhteensopivuus
• Uusien ajoneuvoverkkojen diagnostiikka
• Remote Expert -yhteensopivuus

ECU-ohjelmointi ja koodaus

MS909 S2 tarjoaa laajat mahdollisuudet ohjainlaitteiden koodaukseen, konfigurointiin ja tuettuihin ohjelmointitoimintoihin.

Käyttökohteita voivat olla esimerkiksi:

• Ohjainlaitteen ohjelmistopäivitykset
• Uuden ECU käyttöönotto
• ECU-koodaus
• Variant Coding
• Adaptaatiot
• Ohjainlaitteiden konfigurointi
• Ohjelmistopohjaiset korjaustoimenpiteet

Toiminnot riippuvat ajoneuvomerkistä, mallista, vuosimallista ja käytettävästä ohjelmistosta.

Huoltotoiminnot

MS909 S2 tukee yli 48 huolto- ja erikoistoimintoa ajoneuvokohtaisesti, kuten:

• Oil Reset
• EPB Reset
• BMS / Battery Registration
• SAS Calibration
• DPF Regeneration
• ABS Bleeding
• Injector Coding
• Throttle Reset
• Power Balance
• Suspension
• Transmission adaptations
• TPMS-toiminnot
• Muut ajoneuvokohtaiset resetointi- ja adaptaatiotoiminnot

Tekniset tiedot

• Käyttöjärjestelmä: Android 13
• Prosessori: 2,7 GHz 8-core
• RAM: 12 GB
• Tallennustila: 256 GB
• Näyttö: 11” häikäisysuojattu kosketusnäyttö
• Resoluutio: 2176 × 1600
• Takakamera: 16 MP
• Etukamera: 16 MP
• Akku: 15 000 mAh
• Wi-Fi: Dual Wi-Fi 6
• Bluetooth: Kyllä
• Pikalataus: Kyllä
• VCI: MaxiFlash VCI2
• Topology: Topology 3.0
• DoIP: Kyllä
• CAN FD: Kyllä
• J2534: Kyllä
• Oskilloskooppi: Ei sisälly
• Yleismittari: Ei sisälly
• Lataustelakka: Ei sisälly

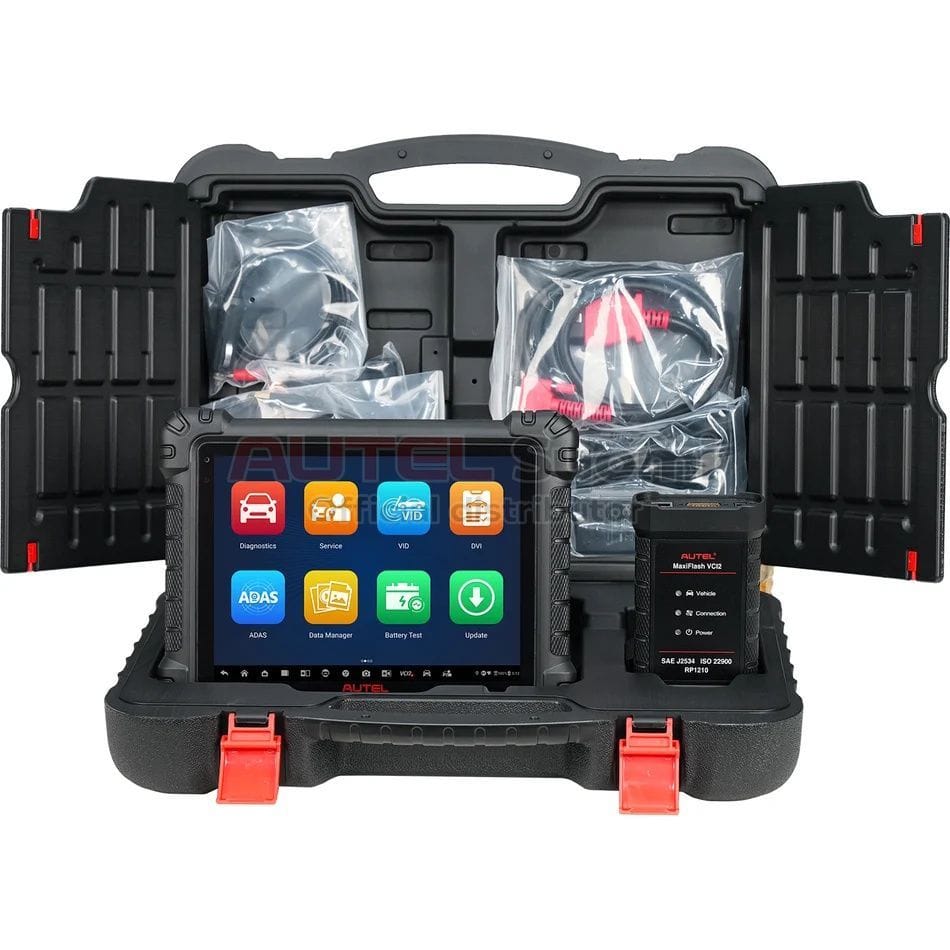

Pakkauksen sisältö

• Autel MaxiSYS MS909 S2 -diagnostiikkatabletti
• MaxiFlash VCI2
• OBDII-pääkaapeli
• USB-kaapelit
• AC/DC-virtalähde
• Tarvittavat liitäntä- ja lataustarvikkeet
• Kuljetuslaukku

Huomioitavaa

• Diagnostiikka-, koodaus- ja ohjelmointitoimintojen saatavuus riippuu ajoneuvomerkistä, mallista, vuosimallista ja ohjelmistoversiosta.
• Ajoneuvovalmistajan OE-ohjelmistolla tehtävä ohjelmointi voi vaatia erillisen valmistajakohtaisen ohjelmistotilauksen tai käyttöoikeuden.
• Ohjainlaitteiden ohjelmoinnissa tulee käyttää asianmukaista akkutuettua virtalähdettä ajoneuvon jännitteen vakauttamiseksi.
• Remote Expert -palvelun saatavuus ja tuetut toiminnot riippuvat alueesta ja ajoneuvosta.
• Uusimmat ajoneuvokattavuudet ja ohjelmistotoiminnot edellyttävät voimassa olevaa Autel-ohjelmistopäivitystä.
• Oskilloskooppi ja yleismittari eivät sisälly MS909 S2 -vakiopakettiin.
