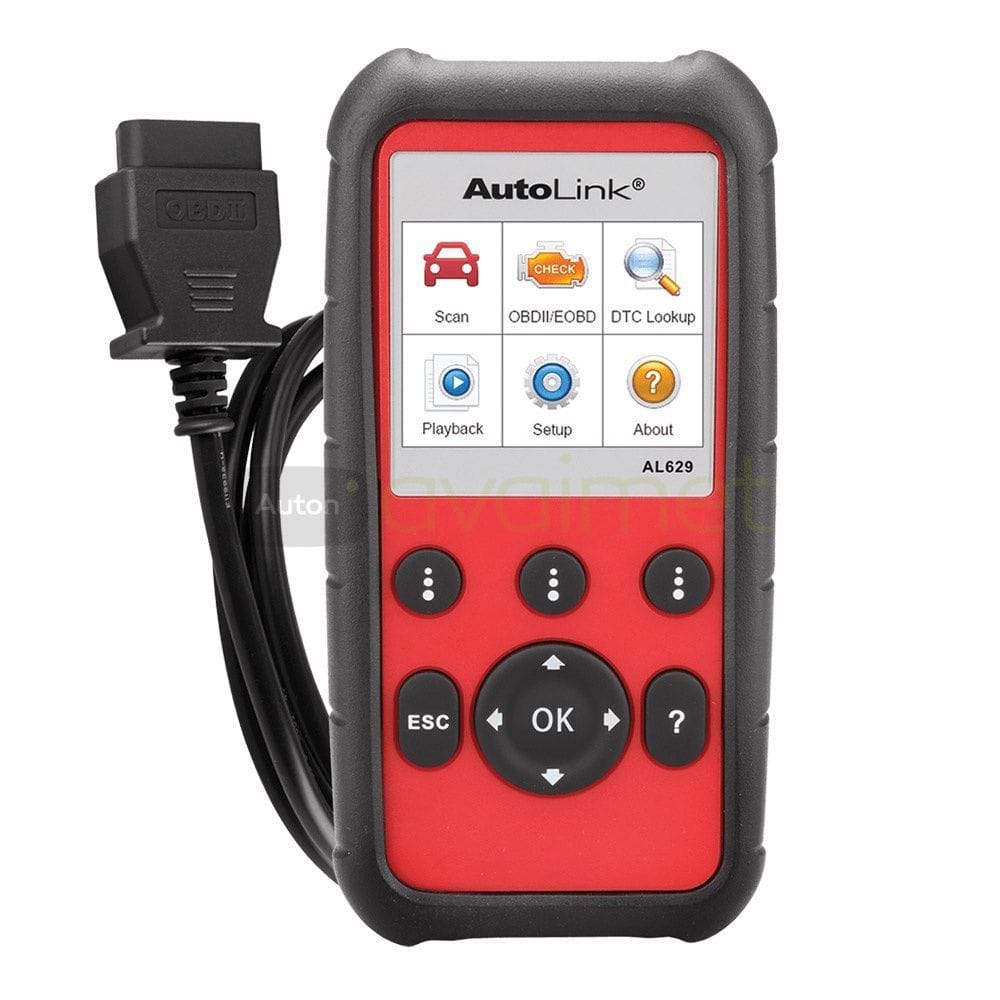

Autel AutoLink AL629 ABS/SRS/Engine/Transmission vikakoodinlukija

Autel AutoLink AL629 on monipuolinen diagnostiikka- ja vikakoodinlukija, joka yhdistää täydet OBDII/EOBD-moottoridiagnostiikkatoiminnot sekä valmistajakohtaisen diagnostiikan neljälle keskeiselle ajoneuvojärjestelmälle: moottorille, automaattivaihteistolle, ABS-järjestelmälle ja SRS/airbag-järjestelmälle.

AL629 soveltuu hyvin korjaamoille ja aktiivisille autoharrastajille, jotka tarvitsevat tavallista OBDII-vikakoodinlukijaa laajemman työkalun ilman täysikokoisen diagnostiikkatabletin hankintaa.

Laite liitetään suoraan ajoneuvon OBDII-liitäntään ja saa käyttövirtansa ajoneuvosta. 2,8” värinäyttö, selkeä käyttöliittymä sekä erillinen One-Click I/M Readiness -painike tekevät perusdiagnostiikasta nopeaa ja helppoa.

Ominaisuudet

• 4 järjestelmän diagnostiikka — Moottori, vaihteisto, ABS ja SRS / airbag.
• Vikakoodien luku ja poisto — Lukee ja poistaa tuettujen järjestelmien vikakoodeja.
• Live Data — Näyttää reaaliaikaisia mittausarvoja tuetuista järjestelmistä.
• ABS Bleeding — Tukee ABS-järjestelmän ilmaustoimintoa yhteensopivissa ajoneuvoissa.
• Täysi OBDII / EOBD -diagnostiikka — Kattaa standardin mukaiset päästöihin liittyvät moottoridiagnostiikan toiminnot.
• One-Click I/M Readiness — Tarkista päästömonitorien valmiustila yhdellä painikkeella.
• Värilliset LED-merkkivalot — Punainen, keltainen ja vihreä LED helpottavat I/M Readiness -tuloksen tulkintaa.
• Freeze Frame — Näyttää vikakoodin tallentumishetkellä tallennetut toimintatiedot.
• Pending ja Permanent Codes — Tarkistaa odottavat ja pysyvät OBDII-vikakoodit.
• O2 Sensor Monitor Test — Tukee happiantureiden monitoritietojen tarkastelua.
• On-Board Monitor Test — Tarkistaa ajoneuvon päästöihin liittyvien monitorien testituloksia.
• Ajoneuvotiedot — Näyttää tuetuissa ajoneuvoissa esimerkiksi VIN-, CIN- ja CVN-tiedot.
• Laaja ajoneuvokattavuus — Tukee useita eurooppalaisia, aasialaisia ja amerikkalaisia automerkkejä.
• Internet-päivitettävä — Ohjelmisto voidaan päivittää tietokoneen kautta.
• Plug & Play — Saa käyttövirtansa suoraan ajoneuvon diagnostiikkaliitännästä.

Neljän järjestelmän diagnostiikka

Moottori

AL629 mahdollistaa moottorinohjauksen diagnostiikan, kuten:

• Vikakoodien luku ja poisto
• Check Engine / MIL -valon tarkistus
• Live Data
• Freeze Frame
• OBDII-monitorien tarkistus

Vaihteisto

Tuetuissa ajoneuvoissa voidaan:

• Lukea vaihteiston vikakoodeja
• Poistaa vikakoodeja
• Tarkastella Live Data -arvoja
• Selvittää sähköisiä ja ohjaukseen liittyviä vaihteistovikoja

ABS

AL629 tukee lukkiutumattoman jarrujärjestelmän diagnostiikkaa:

• ABS-vikakoodien luku
• ABS-vikakoodien poisto
• ABS Live Data
• ABS Bleeding -ilmaustoiminto tuetuissa ajoneuvoissa

SRS / Airbag

SRS-järjestelmän diagnostiikassa voidaan:

• Lukea airbag-järjestelmän vikakoodeja
• Poistaa korjattujen vikojen vikakoodeja
• Tarkastella järjestelmän diagnostiikkatietoja

ABS Bleeding

AL629 tukee ABS-järjestelmän ilmausta yhteensopivissa ajoneuvoissa.

Toiminnon avulla diagnostiikkalaite voi ohjata ABS-pumppua ja venttiileitä ilmauksen aikana. Tämä helpottaa ilman poistamista ABS-hydrauliikkayksiköstä esimerkiksi:

• Jarrujärjestelmän korjauksen jälkeen
• ABS-hydrauliikkayksikön vaihdon jälkeen
• Jarrunesteen vaihdon yhteydessä
• Kun järjestelmään on päässyt ilmaa

Toiminnon saatavuus riippuu ajoneuvosta.

OBDII / EOBD -toiminnot

AL629 tukee kattavasti standardin mukaisia OBDII/EOBD-toimintoja:

• Read Codes
• Erase Codes
• Live Data
• Freeze Frame
• I/M Readiness
• O2 Sensor Monitor Test
• On-Board Monitor Test
• Pending Codes
• Permanent Codes
• Vehicle Information

Yhteensopivuus

AL629 tukee laajasti OBDII/EOBD-yhteensopivia sekä valmistajakohtaisesti tuettuja eurooppalaisia, aasialaisia ja amerikkalaisia ajoneuvoja.

Autelin kattavuuteen kuuluu merkistä ja mallista riippuen esimerkiksi:

• Volkswagen
• Audi
• Škoda
• SEAT
• BMW
• Mercedes-Benz
• Volvo
• Ford
• Opel
• Peugeot
• Citroën
• Fiat
• Toyota
• Lexus
• Honda
• Nissan
• Mazda
• Hyundai
• Kia
• Subaru
• Chrysler
• Jeep
• Land Rover
• Jaguar
• Porsche

ABS-, SRS- ja vaihteistodiagnostiikan saatavuus on ajoneuvokohtainen.

Tekniset tiedot

• Näyttö: 2,8” LCD
• Resoluutio: 320 × 240
• Ajoneuvoyhteys: Langallinen OBDII
• PC-yhteys: USB Mini 2.0
• Ajoneuvoliitäntä: OBDII DB15
• Käyttöjännite: Ajoneuvosta, 8–18 V
• Käyttölämpötila: 0–60 °C
• Säilytyslämpötila: -20–70 °C
• Mitat: noin 183 × 91 × 33 mm
• Paino: noin 237 g

Käyttökohteet

AL629 soveltuu esimerkiksi:

• Moottorin vikavalon diagnostiikkaan
• ABS-vikojen selvittämiseen
• Airbag / SRS -vikojen diagnostiikkaan
• Automaattivaihteiston vikojen tutkimiseen
• ABS-jarrujen ilmaukseen
• Käytetyn auton kuntotarkastukseen
• Live Data -mittausarvojen tarkasteluun
• Päästömonitorien tarkistamiseen ennen katsastusta
• Korjaamon nopeaan perusdiagnostiikkaan

Pakkauksen sisältö

• Autel AutoLink AL629 -diagnostiikkalaite
• OBDII-pääkaapeli
• USB-kaapeli
• Käyttöohje
• Suojakotelo / kuljetuslaukku

Huomioitavaa

• AL629 ei ole kaikkien ajoneuvojärjestelmien täysimittainen diagnostiikkatabletti.
• Valmistajakohtainen diagnostiikka rajoittuu ensisijaisesti moottori-, vaihteisto-, ABS- ja SRS-järjestelmiin.
• ABS Bleeding -toiminnon saatavuus riippuu ajoneuvomerkistä, mallista ja vuosimallista.
• Laite ei tue ECU-ohjelmointia tai laajaa ECU-koodausta.
• Vikakoodin poistaminen ei korjaa vian aiheuttajaa.
• Tarkista ajoneuvokohtainen kattavuus tarvittaessa ennen tilaamista.
