Autel AutoLink AL609P OBDII / ABS / SRS vikakoodinlukija

Autel AutoLink AL609P on monipuolinen OBDII-diagnostiikka- ja vikakoodinlukija, joka yhdistää kattavat moottorinohjauksen OBDII/EOBD-toiminnot sekä valmistajakohtaisen ABS- ja SRS/airbag-järjestelmien vikadiagnostiikan.

AL609P soveltuu hyvin korjaamoille ja aktiivisille autoharrastajille, jotka tarvitsevat tavallista OBDII-vikakoodinlukijaa laajemmat mahdollisuudet ABS- ja turvatyynyjärjestelmien vikojen selvittämiseen.

Laite liitetään suoraan ajoneuvon OBDII-liitäntään ja saa käyttövirtansa ajoneuvosta. 2,8” värinäyttö, sisäänrakennettu vikakoodikirjasto ja selkeä käyttöliittymä tekevät päivittäisestä vikadiagnostiikasta nopeaa ja helppoa.

Ominaisuudet

• OBDII / EOBD -moottoridiagnostiikka — Kattavat standardin mukaiset moottorinohjauksen diagnostiikkatoiminnot.
• ABS-diagnostiikka — Lukee ja poistaa ABS-järjestelmän vikakoodeja tuetuissa ajoneuvoissa.
• SRS / Airbag -diagnostiikka — Lukee ja poistaa SRS- ja airbag-järjestelmien vikakoodeja.
• Vikakoodien luku ja poisto — Lukee geneerisiä, valmistajakohtaisia ja odottavia vikakoodeja.
• Check Engine -valon sammutus — Poistaa moottorin vikakoodit ja sammuttaa MIL-valon, kun vian aiheuttaja on korjattu.
• ABS- ja SRS-varoitusvalojen nollaus — Poistaa vikakoodit ja sammuttaa varoitusvalot tuetuissa ajoneuvoissa korjauksen jälkeen.
• Live Data — Lukee, tallentaa ja toistaa moottorinohjauksen reaaliaikaisia mittausarvoja.
• Graafinen Live Data — Näyttää tuettuja mittausarvoja graafisessa muodossa.
• Freeze Frame — Näyttää vikakoodin tallentumishetkellä tallennetut toimintatiedot.
• I/M Readiness — Tarkistaa päästöjärjestelmien monitorien valmiustilan.
• O2 Sensor Monitor Test — Tukee happiantureiden monitoritietojen tarkastelua.
• On-Board Monitor Test — Tarkistaa muiden päästöihin liittyvien monitorien testituloksia.
• Vehicle Information — Lukee tuetuissa ajoneuvoissa VIN-, CALID- ja CVN-tiedot.
• Auto VIN — Tunnistaa ajoneuvon VIN-numeron automaattisesti OBDII-diagnostiikkaa varten.
• Sisäänrakennettu DTC Lookup — Vikakoodikirjasto helpottaa vikakoodien merkityksen selvittämistä.
• Troubleshooter Code Tips — Tarjoaa vikakoodikohtaisia vihjeitä vian syyn paikantamiseen.
• USB-päivitettävä — Ohjelmisto voidaan päivittää tietokoneen ja Internet-yhteyden kautta.
• PC-tulostus — Tallennettuja diagnostiikkatietoja voidaan tulostaa tietokoneen kautta.
• Plug & Play — Saa käyttövirtansa suoraan ajoneuvon OBDII-liitännästä.

Moottoridiagnostiikka

AL609P tukee kaikkia 10 standardoitua OBDII-testitilaa ja mahdollistaa muun muassa:

• Moottorin vikakoodien luvun
• Vikakoodien poiston
• Check Engine / MIL -valon tilan tarkistuksen ja nollauksen
• Live Data -arvojen tarkastelun
• Live Data -arvojen tallennuksen ja toiston
• Graafisen datan tarkastelun
• Freeze Frame -tietojen tarkastelun
• I/M Readiness -monitorien tarkistuksen
• O2 Sensor Monitor Test -toiminnot
• On-Board Monitor Test -toiminnot
• Pending Codes -vikakoodien tarkistuksen
• Ajoneuvotietojen, kuten VIN-, CALID- ja CVN-tietojen lukemisen

ABS-diagnostiikka

AL609P laajentaa tavallisen OBDII-vikakoodinlukijan toimintoja ABS-järjestelmän valmistajakohtaiseen diagnostiikkaan.

Tuetuissa ajoneuvoissa voidaan:

• Lukea ABS-järjestelmän vikakoodeja
• Poistaa ABS-vikakoodeja
• Sammuttaa ABS-varoitusvalo korjauksen jälkeen
• Tarkistaa ABS-ohjainlaitteen tallentamia vikakoodeja

SRS / Airbag -diagnostiikka

AL609P tukee myös SRS- ja airbag-järjestelmien vikadiagnostiikkaa.

Tuetuissa ajoneuvoissa voidaan:

• Lukea SRS / Airbag -vikakoodeja
• Poistaa vikakoodeja korjauksen jälkeen
• Sammuttaa SRS / Airbag -varoitusvalo, kun järjestelmässä ei enää ole aktiivista vikaa

Yhteensopivuus

AL609P on suunniteltu laajalle valikoimalle noin vuodesta 1996 alkaen valmistettuja OBDII-yhteensopivia eurooppalaisia, aasialaisia ja amerikkalaisia ajoneuvoja.

Autelin kattavuuteen kuuluu ajoneuvokohtaisesti esimerkiksi:

• Audi
• BMW
• Mercedes-Benz
• MINI
• Volkswagen
• Volvo
• Land Rover
• Jaguar
• Ford
• Lincoln
• Chrysler
• Dodge
• GM
• Toyota
• Lexus
• Honda
• Acura
• Nissan
• Infiniti
• Mazda
• Hyundai
• Kia
• Muut tuetut OBDII-ajoneuvot

ABS- ja SRS-diagnostiikan kattavuus riippuu ajoneuvomerkistä, mallista ja vuosimallista.

Tekniset tiedot

• Näyttö: 2,8” LCD-värinäyttö
• Resoluutio: 320 × 240
• Ajoneuvoyhteys: Langallinen OBDII
• Liitännät: USB Mini 2.0, OBDII DB15
• Käyttöjännite: 8–18 V ajoneuvon akusta
• Käyttölämpötila: -10–60 °C
• Säilytyslämpötila: -20–70 °C
• Mitat: 182,8 × 90,9 × 33,2 mm
• Paino: noin 238 g

Käyttökohteet

AL609P soveltuu esimerkiksi:

• Moottorin vikavalon diagnostiikkaan
• ABS-varoitusvalon vikojen selvittämiseen
• Airbag / SRS -vikojen diagnostiikkaan
• Vikakoodien nopeaan lukuun ja poistoon
• Live Data -arvojen tarkasteluun
• Käytetyn auton kuntotarkastukseen
• Päästömonitorien tarkistamiseen ennen katsastusta
• Korjaamon nopeaan perusdiagnostiikkaan

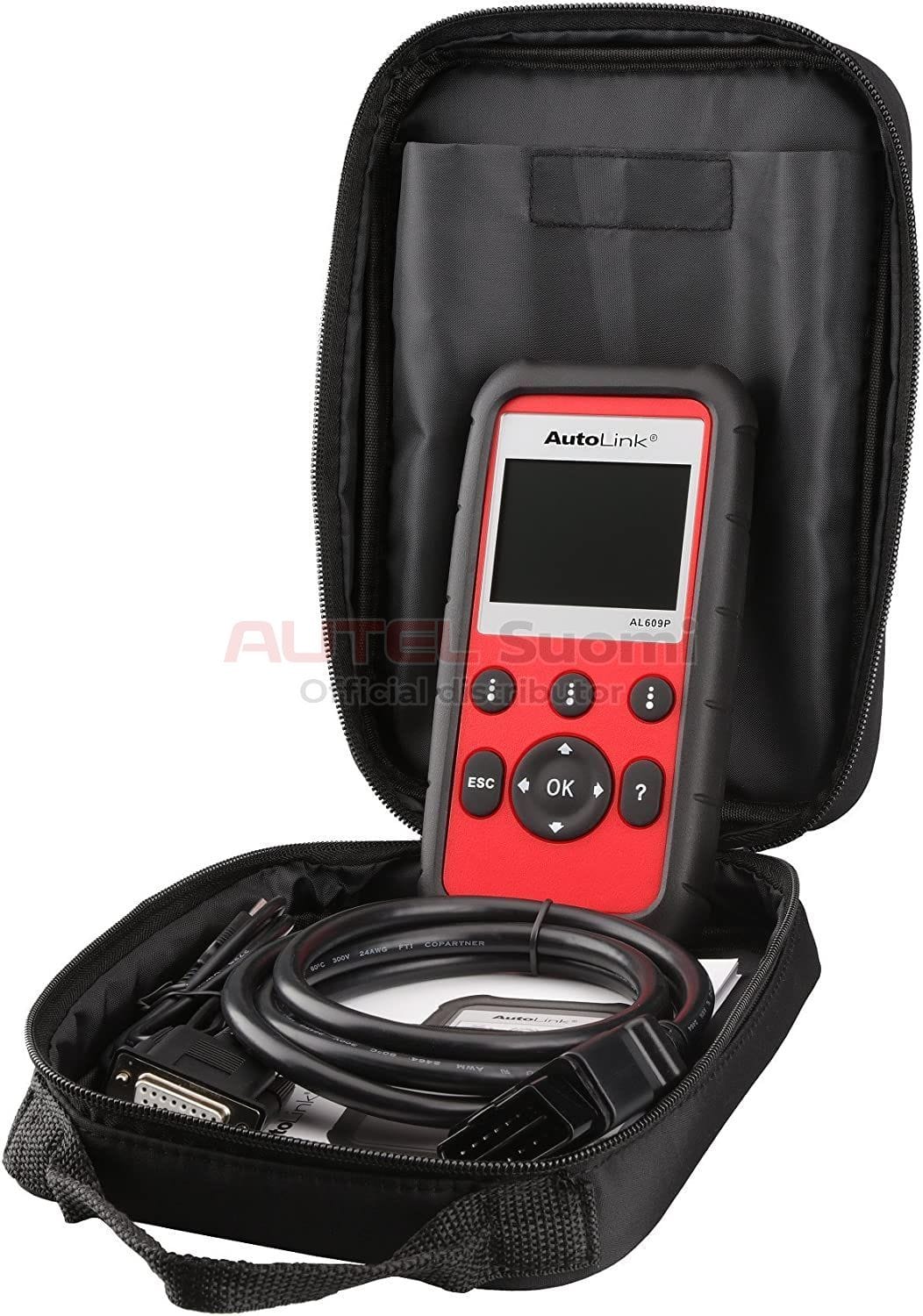

Pakkauksen sisältö

• Autel AutoLink AL609P -diagnostiikkalaite
• OBDII-pääkaapeli
• Mini USB -kaapeli
• Käyttöohje
• Pikaohje
• Kuljetuslaukku

Huomioitavaa

• AL609P diagnosoi moottorinohjauksen lisäksi ABS- ja SRS/airbag-järjestelmiä, mutta se ei ole kaikkien ajoneuvojärjestelmien diagnostiikkalaite.
• AL609P ei sisällä AL629-mallin vaihteistodiagnostiikkaa.
• AL609P ei sisällä ABS Bleeding -toimintoa.
• ABS- ja SRS-toimintojen saatavuus riippuu ajoneuvosta.
• Laite ei tue ECU-ohjelmointia tai laajaa ECU-koodausta.
• Vikakoodin poistaminen ei korjaa vian aiheuttajaa.
