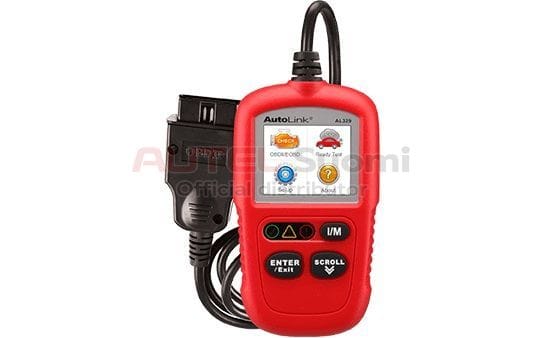

Autel AutoLink AL329 OBDII vikakoodinlukija

Autel AutoLink AL329 on kompakti ja helppokäyttöinen OBDII/EOBD-vikakoodinlukija ajoneuvon moottorinohjauksen diagnostiikkaan. Laite soveltuu nopeasti tehtäviin vikakoodien tarkastuksiin, moottorin vikavalon syyn selvittämiseen sekä päästöihin liittyvien järjestelmien tilan tarkistamiseen.

AL329 liitetään suoraan ajoneuvon 16-napaiseen OBDII-liitäntään, josta laite saa myös käyttövirtansa. Erillisiä akkuja tai lataamista ei tarvita.

One-Click I/M Readiness -painikkeella voidaan tarkistaa nopeasti ajoneuvon päästövalvontajärjestelmien valmiustila. Värilliset LED-merkkivalot helpottavat tuloksen tulkintaa esimerkiksi ennen katsastusta tai päästömittausta.

Ominaisuudet

• OBDII / EOBD -diagnostiikka — Soveltuu OBDII- ja EOBD-yhteensopivien ajoneuvojen moottorinohjauksen diagnostiikkaan.
• Vikakoodien luku — Lukee tallennetut ja odottavat moottorin vikakoodit.
• Vikakoodien poisto — Poistaa vikakoodit ja sammuttaa moottorin vikavalon, kun vian aiheuttaja on korjattu.
• Live Data — Näyttää moottorinohjauksen reaaliaikaisia mittausarvoja.
• Freeze Frame — Näyttää vikakoodin tallentumishetkellä tallennetut ajoneuvon toimintatiedot.
• One-Click I/M Readiness — Tarkistaa nopeasti päästöjärjestelmien monitorien valmiustilan.
• Värilliset LED-merkkivalot — Punainen, keltainen ja vihreä merkkivalo helpottavat I/M Readiness -tuloksen tulkintaa.
• MIL Status — Tarkistaa moottorin vikavalon tilan.
• O2 Sensor Monitor Test — Tukee happiantureiden monitoritietojen tarkastelua tuetuissa ajoneuvoissa.
• On-Board Monitor Test — Tarkistaa muiden päästöihin liittyvien monitorien testituloksia.
• Vehicle Information — Näyttää tuetuissa ajoneuvoissa VIN-, CIN- ja CVN-tietoja.
• Kaikki 10 OBDII-testitilaa — Kattaa standardin mukaiset OBDII-diagnostiikkatoiminnot.
• CAN-yhteensopivuus — Tukee myös CAN-väylää käyttäviä OBDII-ajoneuvoja.
• Plug & Play — Saa käyttövirtansa suoraan ajoneuvon OBDII-liitännästä.

Diagnostiikkatoiminnot

AL329 mahdollistaa muun muassa:

• Moottorin vikakoodien luvun
• Vikakoodien poiston
• MIL / Check Engine -valon tilan tarkistuksen
• Live Data -arvojen tarkastelun
• Freeze Frame -tietojen tarkastelun
• I/M Readiness -monitorien tarkistuksen
• O2 Sensor Monitor Test -toiminnot
• On-Board Monitor Test -toiminnot
• Pending Codes -vikakoodien tarkistuksen
• Permanent Codes -vikakoodien tarkistuksen
• Ajoneuvotietojen lukemisen

I/M Readiness

AL329 erillinen One-Click I/M Readiness -painike mahdollistaa päästömonitorien tilan nopean tarkistamisen.

LED-merkkivalot helpottavat tuloksen tulkintaa:

• Vihreä — Järjestelmät ovat valmiina eikä päästöihin liittyviä vikakoodeja ole havaittu.
• Keltainen — Jokin monitori ei ole vielä valmis tai järjestelmä vaatii lisätarkistusta.
• Punainen — Päästöihin liittyvä vikakoodi on havaittu ja moottorin vikavalo voi olla aktiivinen.

Toiminto on hyödyllinen esimerkiksi ennen katsastusta tai päästötestiä.

Yhteensopivuus

AL329 on suunniteltu OBDII- ja EOBD-yhteensopiville ajoneuvoille.

Se tukee standardin mukaisia OBDII-protokollia, mukaan lukien:

• ISO 9141-2
• ISO 14230-4 KWP
• ISO 15765-4 CAN
• SAE J1850 PWM
• SAE J1850 VPW

Ajoneuvossa tulee olla standardin mukainen 16-napainen OBDII-diagnostiikkaliitäntä.

Käyttökohteet

AL329 soveltuu esimerkiksi:

• Moottorin vikavalon syyn selvittämiseen
• Vikakoodien nopeaan lukemiseen ja poistamiseen
• Käytetyn auton kuntotarkastukseen
• Päästöjärjestelmän valmiustilan tarkistamiseen ennen katsastusta
• Moottorin Live Data -arvojen tarkasteluun
• Perustason OBDII-vianhakuun korjaamolla
• Autoilijoille, jotka haluavat tarkistaa moottorin vikakoodit itse

Pakkauksen sisältö

• Autel AutoLink AL329 OBDII -vikakoodinlukija
• Integroitu OBDII-kaapeli
• USB-kaapeli
• Käyttöohje

Huomioitavaa

• AL329 on OBDII/EOBD-moottoridiagnostiikan vikakoodinlukija eikä kaikkien ajoneuvojärjestelmien diagnostiikkalaite.
• Laite diagnosoi ensisijaisesti päästöihin liittyvää moottorinohjausta eikä esimerkiksi ABS-, airbag-, vaihteisto- tai mukavuusjärjestelmiä valmistajakohtaisesti.
• Vikakoodin poistaminen ei korjaa vian aiheuttajaa.
• Kaikkien toimintojen saatavuus riippuu ajoneuvon OBDII-tuesta.
• Laite saa käyttövirtansa ajoneuvon OBDII-liitännästä eikä tarvitse erillistä akkua.
